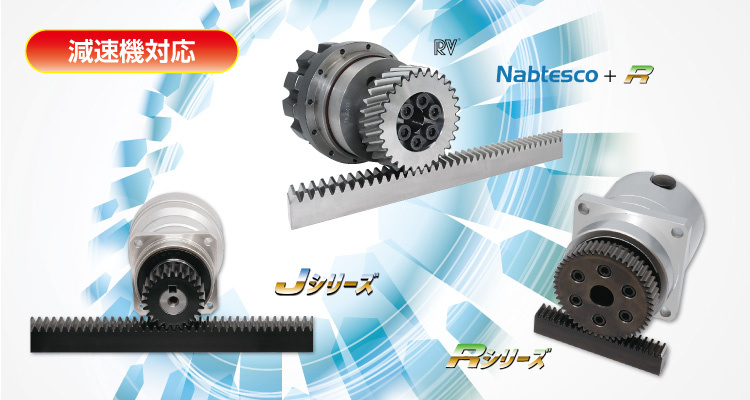

サーボ用減速機対応ピニオン

減速機に最適なピニオンを提案します

1．設計不要の標準タイプ

減速機に対してそのまま取付可能な標準歯車締シリーズを標準化
フランジタイプ減速機対応
シャフトタイプ減速機対応
短納期でお届け
モジュール3以下の製品は受注日を除く実働2日で完成。モジュール4以上の製品は受注日を除く実働7日で完成となります。
受注日を除く実働2日でメーカー完成となります。

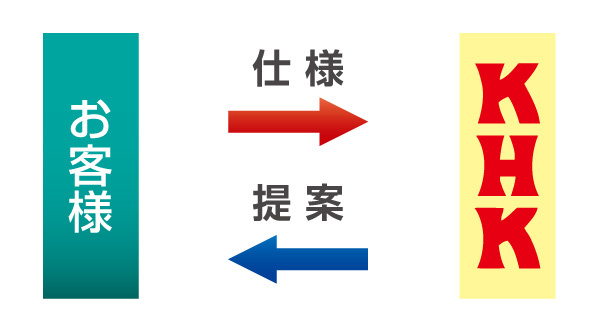

2．お客様仕様にて対応

標準規格に無い仕様に関しては歯車工房、オーダー（受注生産品）にて対応いたします。
計算、作図に関しては当社計算ソフトGCSW、GDSWをご参考に設計下さい。

GCSW、GDSWは以下をご確認下さい。

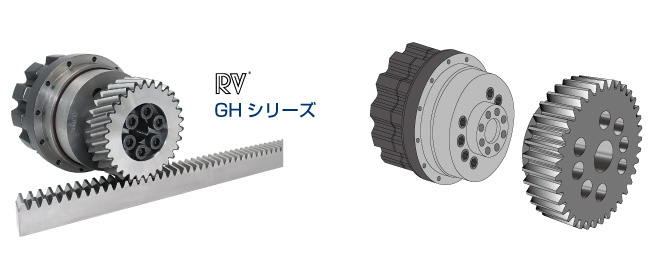

ナブテスコ株式会社製減速機GHシリーズ対応

減速機詳細▼

KHK対応製品

Rシリーズ　フランジ締結用完成品

対応減速機シリーズ

対応する減速機のサイズとラック＆ピニオン

取付ボス径 H
（各減速機共通）
ニデックドライブテクノロジー
VRGシリーズ

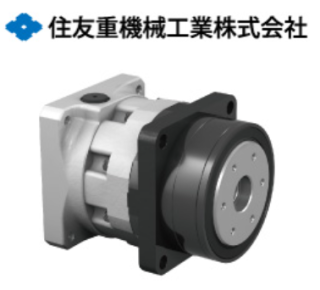

住友重機械工業
IBシリーズ

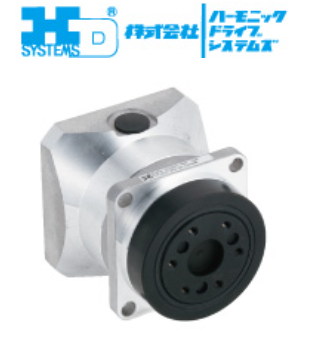

ハーモニック
ドライブシステムズ
HPGシリーズ
Rシリーズカタログ記号
KHK推奨相手ラック
24
C90
P120
20
SSGモジュール－歯数
R24
KRGFシリーズ
SRGFシリーズ
SRFシリーズ
32
D120
P130
32
R32
47
E170
-
50
R47
60
-
-
65
R60
［Rシリーズのカタログ記号について］
ベースとなるSSG歯研平歯車のカタログ記号＋R＋取付ボス径で構成されています。

Jシリーズ

対応減速機シリーズ

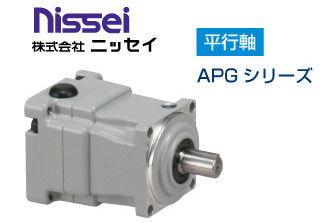

ニッセイ

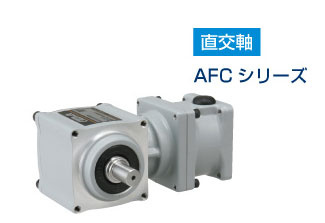

APG・AFCシリーズ
KHK対象製品
容量
枠番
カタログ記号
100W
12
15
18
200W
12
15
22
400W
12
15
22
ニッセイ
APG・AFCシリーズ
KHK対象製品
容量
枠番
カタログ記号
750W
22
1000W
22
1500W
22
2000W
22

歯車技術資料

初心者や実務者に分かりやすく写真を使ってご紹介している歯車ガイドブック「歯車ABC」
設計者や技術者の方に設計時に使用する歯車資料をご用意しました。
詳細は歯車技術資料をご覧ください。
